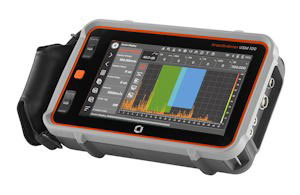

超音波探傷器 USM100

商品名			超音波探傷器--USM100

価格			￥1,050.000-税抜き(1,155,000-税込み) 商品番号ufd-11-05-01

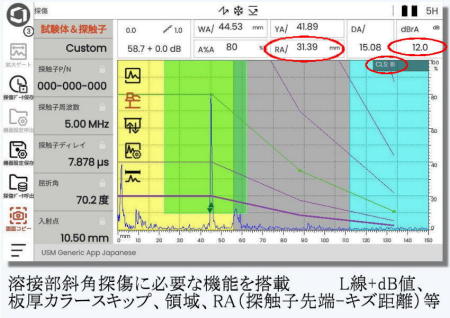

商品説明			新コンセプトの超音波探傷器操作性を向上 ● ポータブル探傷器としては最大級の7インチ、1024×600ピクセルスクリーン ● 手袋対応の7インチタッチスクリーン ● 直感的なインターフェイス（スマートフォンのような操作性と機能）世界中と相互にリモート接続も可能 ●機器を工場に送らずにリモート校正（JIS規格には準拠していません） ●画面共有、リモートアクセス、データ管理、クラウドの活用で検査効率と生産性を向上させ、より多く情報に基づいた判断を迅速に行うことが可能操作性が向上し検査はよりシンプルに ●Inspection Works ストアから検査アプリをダウンロード ●そして独自のアプリにカスタマイズ可能現場検査に適した機能 JISDAC,AWS,DAC/TCG,DGS ●ほとんどのきずの主な評価方法を標準搭載済み ●ガイド付き調整、校正時に調整手順が表示されます ●Aスコープ表示も保存されるグリッド表示方式データレコーダー標準搭載産業用検査アプリケーションへ幅広く対応 ●溶接部検査： DAC/TCG、AWS、JISDAC、CDNAC、DGC ●鍛造品検査： DGS ●エコー高さ認識：200％（Digitalでは400%） ●USMGo+、USM36の資産（データセット）を呼出し、使用することが可能に USM100の新機能により検査をより容易に ●アベレージング ●iOSアプリ ●カスタマイズ可能なフィルター設定 ●IFゲート/3ゲートデータと探傷器の管理ツール（ダウンロード） ●USM100PC：　USM100の全機能をPC上で再現 ●USM100PC Live：タブレットやPCを接続しUSM100をリモート操作 Mentor Create：独自の検査手順、設定のアプリを作成・編集可能に仕様測定範囲 3 ～ 27000mm（鋼材）音速 250m/s ～ 16000m/s デジタル化周波数 100MHz デジタル化処理周波数 400MHz 送信部モード一探、二探、透過パルス繰返し周波数 10 ～ 2000Hz 送信パルススクエアパルスパルス電圧 50V ～ 350V（10V 単位）パルス幅 40ns ～ 2500ns（5ns 単位）ダンピング 50Ω/400Ω レシーバー最大入力電圧： 40Vpp 周波数帯域幅 0.2MHz ～ 30MHz（? 3dB）フィルター 12 バンドパス / ハイパスフィルターゲイン 110dB（0.2dB 単位） TCG 16 ポイント、80dB ダイナミック、 90dB/40ns スロープクロストーク＞ 80dB 信号アベレージン（平均化） 2、4、8、16、32 増幅直線性＋ / ? 2% ゲートゲート数 3 ゲート *（1 つはインタフェースゲートとして使用可能）測定モード J しきい値、ピーク、フランク、J フランク、ゼロクロス（ゼロビフォー、ゼロアフター）ゲート設定範囲：しきい値 5 % - 95 % (1% 単位 ) 起点 1 ～ 27000mm（鋼材）幅 0 ～ 1 ～ 27000 mm（鋼材） TOF 分解能 2,5ns 単位 mm、インチ、%、dB 評価モード TCG, DAC, DGS, AWS, dB REF, JISDAC, CNDAC データ取得最大サンプル数（A スコープ表示） 1024 ポイントデータストレージ 64 GB データロガーサイズ 10000（A-scan を含むポイント）外形寸法幅 216mm、高さ 138mm、奥行き 60mm 重量 1.2kg（バッテリー 2 個含む）入力電圧範囲 15v バッテリー動作時間約 5 時間（本体内部＋バッテリーパック 1 個）バッテリー種類および個数リチウムイオンバッテリー本体内蔵 1 個、交換用 2 個（外部充電器付き）最大消費電力 45W 超音波探傷器準拠規格 ISO 22232-1, JIS 言語日本語、英語、ドイツ語、フランス語、中国語など操作方法タッチスクリーンまたはキー操作（左手用、右手用操作）表示部表示部・解像度 7 インチ、1024 x 600 ピクセル、タッチスクリーン接栓 Lemo 00（レモ小）インターフェースコネクタ Lemo 1B、14 ピン（出力：1 ×アラーム（ホーン）、1 ×アナログ、トリガー入力：エンコーダ× 2、スタート / ストップ× 1) USB 2.0 タイプ A（又は Wifi ドングル用） USB 3.0 タイプ C（又はビデオ出力用）環境特性保護等級 IP 67 保管温度 ? 20° C ～ 70° C 動作温度 ? 10° C ～ 50° C 衝撃試験 IEC 60068-2-27 振動試験 IEC 60068-2-6 温湿度サイクル試験 EN 60068-2-30：2005 Abs. 5a および 7. 3 Variante 2 EMC EN 61326-1、EN 55011** 超音波探傷ケーブル・コネクター超音波探傷・厚さ測定ツール、消耗品デジタルポータブル超音波探傷器
