標準構成
本体、バッテリー、充電器、取扱説明書、収納ケース
DetaProソフトウェア、USBケーブル ,JIS試験成績書付

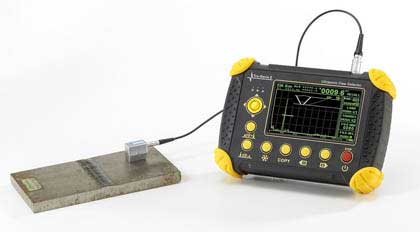

デジタルポータブル探傷器 Tru SonicU




数量:
商品名

 デジタルポータブル探傷器 Tru SonicU 商品番号   ufd-04-04-01d




価格

 ¥480.000-税抜き(528,000-税込み)




商品説明

●JIS-3060 DACカーブ標準装備
欠陥ビーム路程w、深さd、水平距離yを自動計算・表示
● 溶接部シュミレーションマップディスプレイ
● パラメーター設定はジョイスティック
● 小型軽量145mm×210mm×4 5mm (H×W×T)、2.5kg(バッテリー含む)

特徴
高輝度、高分解能の大型TFTカラーLCD
斜角探傷シュミレーションマップ
2ポイントキャリブレーション
厚さ測定値拡大表示
200mm以上にも拡張可能な+6dB DAC、警報付
斜角探傷に於ける欠陥表面距離、深さを表示
陰影がはっきりする塗りつぶし波形表示
フリーズとピークメモリーモード
独立2バーゲート、上下限設定可能、警報付
Echo-Echo測定モード(コーティングスルー厚さ測定)
測定ポイント、PeakまたはFlank
時間設定またはエンコーダー接続のB−スキャン
1ポイントプローブオートキャリブレーション
(1探垂直及び斜角プローブ)
PRF(繰り返し周波数)可変

仕様
測定範囲:25〜6000mm(steel)
素材音速:1000〜9999m/s、1 m/s可変
     及び3230 m/sと 5920 m/s
プローブディレイ:0〜365 μs
ゲイン:100dB,0.1,2,6,12,20dB可変、0.1dBステップ
周波数帯域:0.5~10MHz,
PRF:10~1000Hz(測定範囲による)
テストモード:1探法及び2探法
パルサー電圧:300 V negative spike
ダンピング:120 Ω
検波:全波
リジェクション:0〜90%リニア,1%ステップ
DAC:8DACポイント以上、5DACカーブデータ保存: 500波形セット
測定単位:mm、インチ
インターフェース:RS-232USBでPC経由
     波形ハードコピー、テストリポート
測定値同期
アナログ出力:ゲート内エコー振幅
       ゲートしきい値TTL
プローブコネクター:LEMO1
電源:132Ah/3.7Vリチュウムイオン
動作時間:6時間以上(ディスプレーLow)
ローバッテリー:インジケーター表示
