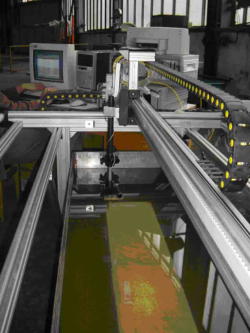

■X-Yスキャナー（2000mm×2000mm）、Z軸は手動
最大スキャン速度X：457mm/sec（電動）
最大スキャン速度Y：50mm/sec（電動）
■操作ソフトウェア、描画ソフトウェア（カスタム対応）
A−Scan（全データ取込み）,B−Scan,C−Scan,D−Scan
及び３D（オプション）
■最小ステップ：±0.01mmステップ精度：±0.01mm
■周波数範囲：1KHz−15MHz
■5MHz-10MHzプローブ、プローブケーブル付

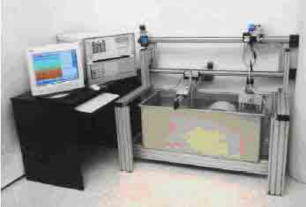

| 超音波水浸探傷システム 超音波水浸探傷システムはマルチチャンネル超音波探傷装置DIO-2000と高速スキャナーで構成されます。DIO-2000は受信周波数１−１５MHｚのDIO-2000RFと１５−６０MHｚのDIO-2000HFが選択出来、1000mmX500mm標準スキャナーの他、大型及び小型等、各種特注スキャナーをご用意致します。 超音波探傷器、高精度高速スキャナーと専用ソフトウェアーによりA-スコープ、カラーC-スコープ画像はもちろんの事、B-スコープ、D-スコープ表示も行うことが出来ます。さらに任意に設定可能な合否レベルによる自動合否判定ソフトウェアを付随させることも出来ます。 |
| ■ X軸、Y軸、Z軸。 オプションで他の軸追加 ■水浸、ウォータージェット、そしてエアーカップルにも対応 ■鮮明なカラー画像を作成 動作軸 ：X,Y,Z,2θ*X,Y軸は電動,追加軸オプション 最大スキャン速度X ：457mm/sec（電動） 最大スキャン速度Y ：50mm/sec（電動） 最大スキャンレンジ ：500mm 最大インデックスレンジ ：500mm 最小ステップサイズ ：±0.01mm ステップ精度 ：±0.01mm Z軸 調整 : 100mm(手動) プローブ角度調整 : 可(手動)     スキャニング Ｃイメージ 4チャンネルＰＣ波形画面 |
