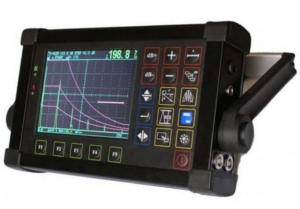

ポータブル超音波探傷器AIT-100
ポータブル超音波探傷器AIT-100
　　　　　　　
　　　　　　　　　　

■デジタル超音波探傷器AIT-100
■価格：430.000-

特徴：
☆JIS-DACカーブ標準装備
　 ビーム路程ｗ、探触子欠陥距離ｙ、深さｄ、領域を表示
☆日本語表示
☆高輝度高速カラースクリーン
　 屋外作業でも見やすいカラーTFT採用
☆曲線、ステップ区分をカラー表示
☆リチュウムイオンバッテリー12時間
☆2Ｋｇ（バッテリー含む）の軽量
☆RS232・USB出力

仕 様:
・ディスプレー：カラーTFT液晶、320 pixels (W) X 240 pixels (H)
・ 画面更新周波数：60 Hz
・ 感度：最大110dB
・ キャリブレーション：オートキャリブレーション及びマニュアル
・ リジェクション：スクリーン上0-90%,1%ステップ
・ 単位：ｍｍ、インチ、μ
・ 素材音速：1000～15000メートルm/s（鋼中）
・ 測定レンジ：標準0.5ｍｍ～13.500ｍｍ（鋼中）
・ ピークホールド：エコーピークメモリー
・ パルサータイプ：スパイクパルス
・ パルサーエネルギー：低（70V）と高（500V）
・ ダンピング: 50及び500Ω
・ PRF:15～1000Ｈz、10Hzステップ可変
・ 検波：全波、正半波、負半端及びＲＦ波形
・ 周波数帯域：０，２ＭＨｚ～２０ＭHz（３ワイドレンジ）
・ ゲートモニター：ビーム路程表示及びDAC検知エリア設定（設定エリア表示）
・ テスト法；１探触子法、２探触子法、及び透過法
・ 警報：+/-しきい値及び最少厚さモード
・ ＤＡＣ ：選択、ＤＡＣ－ＪＩＳ３０６０ (領域表示)

・ バッテリー：リチュームイオンバッテリー１２時間動作
・ 充電器入力電源：100-240V、50-60Hz
・ 言語：日本語表示、指定の言語選択可
・ ケーブルコネクター：ＬＥＭＯ１
・ USB コミュニケーションポート ：USBメモリー出力
・ コミュニケーションポート： RS232
・ メモリー：900波形

・ サイズ： 260×90×55 ｍｍ
・ 重量：2.0 Kg(12時間動作バッテリー含む)
・ ＰＣ条件：MicrosoftRWindowsRVistaR
・ 動作温度：-10℃～＋50℃(保管温度：－40℃～＋70℃)
・ 保障：2年間


　　☆建築鉄骨、発電産業と石油化学工業での溶接部検査

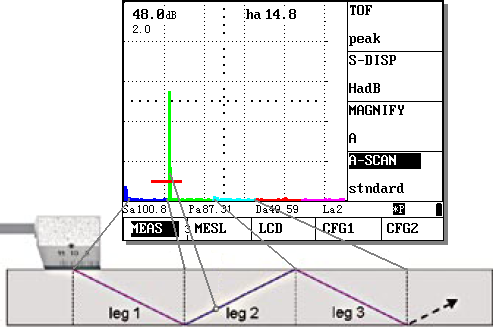

　　傷の場所のすべての座標を表示、ビーム路程、表面距離、深さ及びスキップ数
　　
　　
　　　　　　　　　　　　　　　　

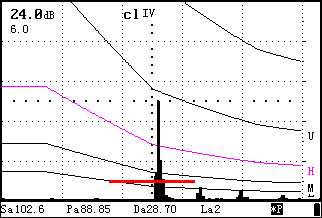

　　全ての超音波ビームの反射（反射スキップ数または路程区分）　　　　　　　　　　　　JISタイプDAC　JIS Z 3060-2002
　　　　　を表示、路程区分を波形スクリーンにカラー表示

　　　　　　　　　　　　　　

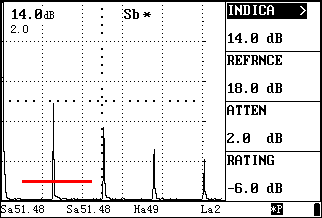

　以前記録されたエコー振幅とのデシベル差またはAWS D1.1 による振幅評価 　　　　　　　デジタルERS直接読み出しのDGS評価

　　高速で明るいカラースクリーン
　　カラーは日常の検査作業に於いて大きな有用性を与えます：
　　・ ゲートやDACカーブなどはカラーによって認識を容易にします。
　　・ 斜角探傷の色分けされた超音波ビーム
　　

　　　　　　　　　　　　　　　　　　　　
