ポータブル探傷器MFD-350B

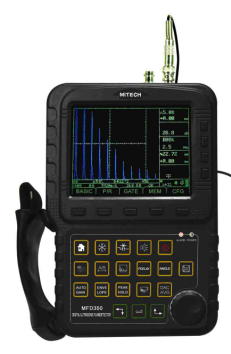

デジタル超音波探傷器MFD-350B
　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　

■超音波探傷器 MFD-350
■■価格：530.000-税抜き、オープン価格

MFD350の特徴
本装置はポータブル探傷器で想定される使用範囲と性能を持ちます。本装置は通常Mitech MFD シリーズに期待される品質、携帯性、耐久性を持っています。

☆ディスプレー
9種類選択可能なカラー構成と明度調節、明るい場所に於ける波形表示の為のハイコントラスト、直射日光下での暗転等の機能を持つ高分解能(320×240 ピクセル)マルチカラーTFT LCD高分解能カラーLCDディスプレーは原子力発電所での検査を含む、より繊細な波形情報を必要とするアプリケーションに必要なアナログ探傷器並の60Hzの画面更新周波数を持ちます。

☆レンジ
　鋼中6000ｍｍ以上。大きい素材の高分解測定に適してます。

☆パルサー
　パルスエネルギーはLow,Medium、Highの選択。PRFは10Hzから1KHｚまで1Hz単位で　調整。
　ダンピングは1探、2探及び透過法等で探触子に適した100Ω、200Ω、400Ωの間で調　整。

☆レシーバー
　サンプリングスピード： 10デジタルのAD コンバータに於いて160MHｚ
　検波：正半波、負半波、全波及びRF
　受信周波数帯域：探触子の最適な性能を引き出す0.5MHｚから10MHｚ（装置が自動調　整）
☆ゲイン：0 dB ～110 dB、ゲインステップ 0.1 dB, 2 dB, 6 dB及びロック

☆GATEゲート
　ゲート内エコー高さ、及びピークtoピークを測定する独立2バーゲート 。エコーtoエコー　モードでは極めて近接した2本のエコーに設定が出来ます。
　Gate Startゲートスタート：ディスプレーフルスケールに設定可
　Gate Widthゲート幅： ゲートスタート位置からディスプレーフルスケール
　Gate Heightゲート高さ：0からフルスクリーン99％
　Alarms警報： しきい値、上限及び下限

☆メモリー
　探傷設定記憶100セット
　波形記憶（探傷設定含む）1000波形
　全てのファイルは保存、呼び出し及び消去が可能です。

機能
★ セミオート2点キャリブレーション：0点及び素材音速によるオートキャリブレーション
★欠陥位置：ディスプレー上距離、投影（表面距離）、深さ、振幅。
★欠陥サイズ：AVG/AVG及びDACで自動的に欠陥サイズの確認及び比較
★数値表示及び三角関数： 通常の探触子やビームパスを使って、厚さ、深さの読み取　り値を数値で表示することが出来ます。斜角探触子を使って表面距離、深さを直接表　示することが出来ます。
★DAC及びAVGを使って振幅の評価が可能です。
★曲面補正機能
★クラック深さ測定機能
★ゲート拡大：スクリーン全体幅までゲートを拡大します。
★ビデオ記録と再生。
★オートゲイン機能
★MAモード：60Hzの波形と残像モードを同時に表示します。
★ピークホールド：現在の波形と容易に比較できるピークメモリー波形
★波形フリーズ：ディスプレーをフリーズし、波形と測定値データは保持。
★Bスキャンディスプレー
★リアルタイムクロック
　装置のクロックは現在の時刻を保持し続けます。

コミュニケーション
　ハイスピードUSB2.0 ポート
　オプションのDataProソフトウェアはPCへ高速転送される測定データの管理、フォーマッ　トを行ないます。データは印刷や容易にコピーが出来、Word処理ファイル、或いは必要　とされるファイルとスプレッドシートに貼り付けることが出来ます。スクリーンキャプチャー　モードとデータベース追跡等の新機能。

バッテリー
　内蔵のリチュウムイオンバッテリーは7.2V、 6600 mAh、通常の明るさで8時間動作し、　充電時間は8-10時間です。
　取っ手
　調整の簡単な回転式取っ手
