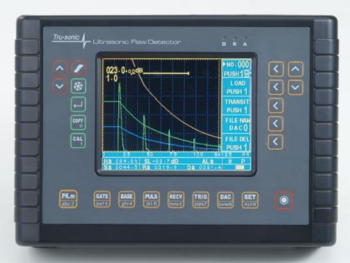

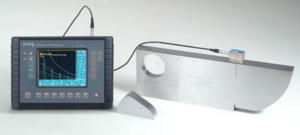

■超音波探傷器Tru-Sonic
■■価格：780.000-税抜き、オープン価格

特徴
高分解能TFTディスプレイ
厚さ測定値拡大表示
DACカーブ（DVGオプション）
上下限及び、最小値警報設定
ディスプレイフリーズ
ピークメモリーモード
独立2バーゲート
精密厚さ測定やコーティングスルー厚さ測定に有効なEcho-Echo測定モード
測定ポイント、PeakまたはFlank
RF波形
時間設定またはエンコーダー接続のB－スキャン
PRF（繰り返し周波数）可変
リフレッシュ速度（60HZ）のハイコントラストTFTスクリーン
斜角探傷に於ける欠陥表面距離、深さを表示

仕様
測定範囲：25～6000ｍｍ（steel）
素材音速：1000～9999m/s、1 m/s可変,及び3230 m/sと 5920 m/s
プローブディレイ：0～365 μs
ゲイン：100dB,1,2,6,12,20dB可変
周波数帯域：0.5～10MHｚWide
PRF:10~1000Hz,測定範囲、プローブディレイによる
テストモード：1探法及び2探法
ダンピング：200Ω
検波：全波及びRF
リジェクション：0～90％、1％ステップ
DAC:インデックスポイント8、ダイナミックレンジ40ｄB、DACカーブ3-4本
データホゾン：1000波形データをフラッシュメモリーに保存
測定単位：ｍｍ、インチ

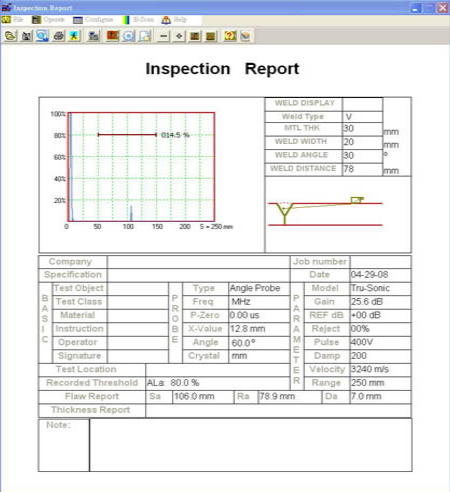

インターフェース：RS-232USBで経由PC,波形ハードコピー、テストリポート、測定値同期
アナログ出力：ゲート内エコー振幅、ゲートしきい値TTL
プローブコネクター：LEMO1
電源：8800mAh,7.2Vリチュウムイオンバッテリー及びJBD15-A2Sパワーユニット
動作時間：6～8時間（LCD明るさLow）、インジケーター表示
サイズ：238mm×158 mm×52mm (H×W×T)
ディスプレーサイズ：112mm×98mm (W×H)
重量1.75 Kg
